L a b o r a t o r i o   d i   s i s t e m i

Esercitazione 4

Modello matematico del resistore
Componente elettrico lineare

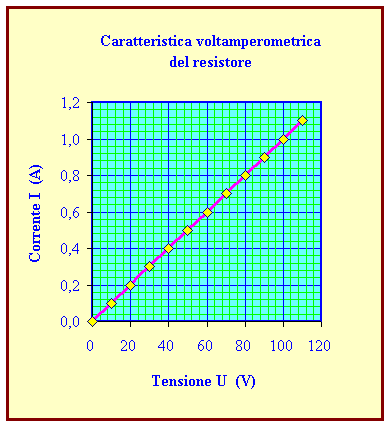

Rilievo della caratteristica voltamperometrica





Nota1: I valori sono rilevati in corrente continua a transitorio ultimato
Nota2: Si considerano trascurabili le resistenze di contatto, gli errori sistematici e di lettura  degli strumenti
Nota3: Digitare nelle celle indicate, solo il contenuto tra le parentesi quadre
Inserire nella Cella A2  [= 0]  Valore di tensione ai morsetti del resistore a circuito aperto
Inserire nella cella A3  [= A2+10] è il "passo" di incremento della tensione
Nel blocco di celle A4 -:- A13  copiare la formula scritta nella cella A3 (usare il comando copia serie)
Nella cella B2 scrivere [= 0] è il valore di corrente a circuito aperto
Nella cella B3 scrivere [= B2+ 0,1] è il valore di corrente che circola nel resistore con tensione U = 10 V
Nel blocco di celle B4 -:- B13  copiare la formula scritta nella cella B3 (usare il comando copia serie)
Nella cella C3 scrivere [ = A3/B3] Calcola il rapporto U/I, ovvero il valore di resistenza R
Nel blocco di celle C4 -:- C13  copiare la formula scritta nella cella C3 (usare il comando copia serie)





A

B

C

1 Tensione
U  (V)
Corrente
I (A)

Resistenza
R (W )

2 0 0 R = U/I
3 10 0,10 100
4 20 0,20 100
5 30 0,30 100
6 40 0,40 100
7 50 0,50 100
8 60 0,60 100
9 70 0,70 100
10 80 0,80 100
11 90 0,90 100
12 100 1,00 100
13 110 1,10 100
