L a b o r a t o r i o d i s i s t e m i
Esercitazione 3
|

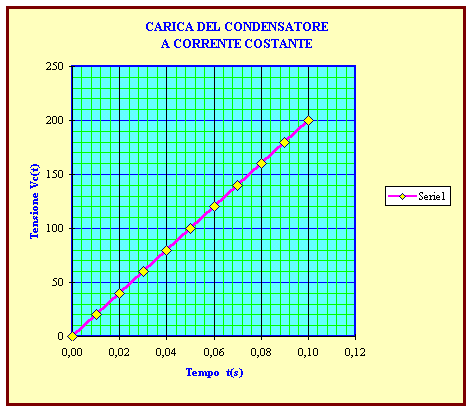

Carica del condensatore a corrente costante |
|---|
| Nota1:Risoluzione numerica col metodo diEulero |
| Nota2: Digitare nella cella indicata solo il contenuto tra parentesi quadre |
| Inserire nella Cella A2 [= 0,01] è il passso (la variazione di tempo) Dt = 0,01s; |
| Inserire nella cella A3 [= 0] è il tempo corrispondente all'istante t=0 |
| Inserire nella cella A4 la formula : [=A3+$A$2] Essa calcola il tempo ti+1 = t1+ Dt |
| Nel blocco di celle A5 -:- A13 copiare la formula scritta nella cella A4 |
| Nella cella B3 scrivere [= 0] è il valore di tensione agli estremi del condensatore all'istante t = 0 |
| Nella cella C2 scrivere [ = 0,2/0,0001] Calcola il rapporto i/c (coefficiente angolare come indicato in C1) |
| Nella cella B4 scrivere [=B3+($C$2*$A$2)] calcola la d.d.p. del condensatore Uc(i+1) = Uci + (i/c * Dt) |
| Nelle celle B5 -:- B13 copiare la formula della cella B4 (usare il comando serie) |
|
A |
B |
C |
|
| 1 | Tempo(s) | Uc(V) |
Coefficiente angolare della retta m = i /c = 0,2 (A) / 0,0001(F) |
| 2 | 0,0100 | 2000 | |
| 3 | 0 | 0 |  |
| 4 | 0,0100 | 20 | |
| 5 | 0,0200 | 40 | |
| 6 | 0,0300 | 60 | |
| 7 | 0,0400 | 80 | |
| 8 | 0,0500 | 100 | |
| 9 | 0,0600 | 120 | |
| 10 | 0,0700 | 140 | |
| 11 | 0,0800 | 160 | |
| 12 | 0,0900 | 180 | |
| 13 | 0,1000 | 200 |
