L a b o r a t o r i o d i s i s t e m i
Esercitazione 2

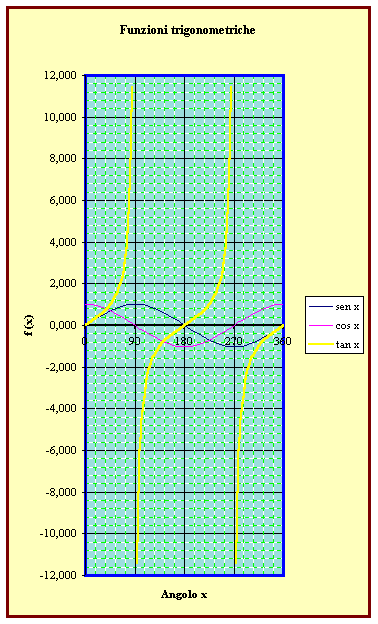

Rappresentazione trigonometrica del SENO, C0SENO e TANGENTE
| A | B | C | D | Nota: Digitare nelle celle il contenuto tra le parentesi quadre | ||||||||
| 1 | x | sen x | cos x | tan x | ||||||||
| 2 | 0 | 0,000 | 1,000 | 0,000 | Digitare: nella cella A1 [x]; nella cella B1 [sen x] | |||||||
| 3 | 10 | 0,174 | 0,985 | 0,176 | Digitare: nella cella C1 [cos x ]; nella cella D1 [tan x] | |||||||
| 4 | 20 | 0,342 | 0,940 | 0,364 | Digitare nella cella A2 [=0] (angolo zero gradi) | |||||||
| 5 | 30 | 0,500 | 0,866 | 0,577 | Digitare nella cella A3 [=A2+10] (calcola il passo di progress.) | |||||||
| 6 | 40 | 0,643 | 0,766 | 0,839 | Digitare: nella cella C1 [cos x ]; nella cella D1 [tan x] | |||||||
| 7 | 50 | 0,766 | 0,643 | 1,192 | Copiare il contenuto delle celle da A4 -:- A42 | |||||||
| 8 | 60 | 0,866 | 0,500 | 1,732 | Digitare: nella cella B2 [= sen (A2*pi.greco()/180)] | |||||||
| 9 | 70 | 0,940 | 0,342 | 2,747 | Copiare il contenuto delle celle da B2 -:- B42 | |||||||
| 10 | 80 | 0,985 | 0,174 | 5,671 | Digitare: nella cella C2 [= cos (A2*pi.greco()/180)] | |||||||
| 11 | 85 | 0,996 | 0,087 | 11,430 | Copiare il contenuto delle celle da C2 -:- C42 | |||||||
| 12 | 90 | 1,000 | 0,000 | Digitare: nella cella D2 [= B2/C2] (calcola la tangente) | ||||||||
| 13 | 95 | 0,996 | -0,087 | -11,430 | Copiare il contenuto delle celle da D2 -:- D4 | |||||||
| 14 |
100 |
0,985 | -0,174 | -5,671 | |
|||||||
| 15 | 110 | 0,940 | -0,342 | -2,747 | ||||||||
| 16 | 120 | 0,866 | -0,500 | -1,732 | ||||||||
| 17 | 130 | 0,766 | -0,643 | -1,192 | ||||||||
| 18 | 140 | 0,643 | -0,766 | -0,839 | ||||||||
| 19 | 150 | 0,500 | -0,866 | -0,577 | ||||||||
| 20 | 160 | 0,342 | -0,940 | -0,364 | ||||||||
| 21 | 170 | 0,174 | -0,985 | -0,176 | ||||||||
| 22 | 180 | 0,000 | -1,000 | 0,000 | ||||||||
| 23 | 190 | -0,174 | -0,985 | 0,176 | ||||||||
| 24 | 200 | -0,342 | -0,940 | 0,364 | ||||||||
| 25 | 210 | -0,500 | -0,866 | 0,577 | ||||||||
| 26 | 220 | -0,643 | -0,766 | 0,839 | ||||||||
| 27 | 230 | -0,766 | -0,643 | 1,192 | ||||||||
| 28 | 240 | -0,866 | -0,500 | 1,732 | ||||||||
| 29 | 250 | -0,940 | -0,342 | 2,747 | ||||||||
| 30 | 260 | -0,985 | -0,174 | 5,671 | ||||||||
| 31 | 265 | -0,996 | -0,087 | 11,430 | ||||||||
| 32 | 270 | -1,000 | 0,000 | |||||||||
| 33 | 275 | -0,996 | 0,087 | -11,430 | ||||||||
| 34 | 280 | -0,985 | 0,174 | -5,671 | ||||||||
| 35 | 290 | -0,940 | 0,342 | -2,747 | ||||||||
| 36 | 300 | -0,866 | 0,500 | -1,732 | ||||||||
| 37 | 310 | -0,766 | 0,643 | -1,192 | ||||||||
| 38 | 320 | -0,643 | 0,766 | -0,839 | ||||||||
| 39 | 330 | -0,500 | 0,866 | -0,577 | ||||||||
| 40 | 340 | -0,342 | 0,940 | -0,364 | ||||||||
| 41 | 350 | -0,174 | 0,985 | -0,176 | ||||||||
| 42 | 360 | 0,000 | 1,000 | 0,000 | ||||||||
