Modulo  A    Norme pratiche per il laboratorio di elettrotecnica

<==    <=    U  n  i  t  Ó    1    =>    ==>

Disegnare lo schema


Per disegnare correttamente uno schema elettrico bisogna attenersi alla simbologia delle Norme C.E.I. (Fare riferimento al libro di testo di Tecnologia Disegno e Progettazione o altro testo aggiornato).

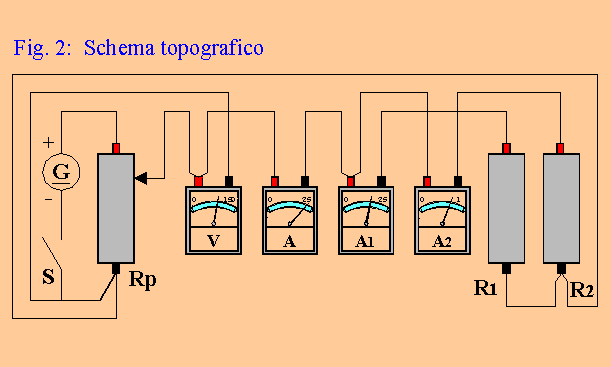

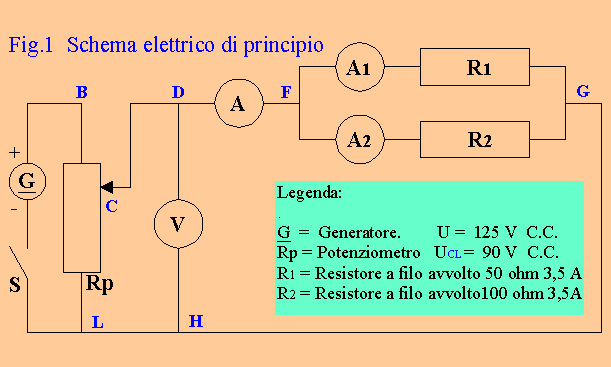

Nelle fig. 1 e 2 sono rappresentati esempi di schema elettrico. Lo stesso circuito Ŕ realizzato per la verifica, in corrente continua, del 1░ Principio di Kirchoff.
