 M o d u l o  5

Macchina asincrona

Il motore asincrono trifase

<<==    <=        U n i t à   12        =>    ==>>

Dal diagramma circolare si possono dedurre tutte le caratteristiche di funzionamento
della macchina, per qualsiasi punto di lavoro:

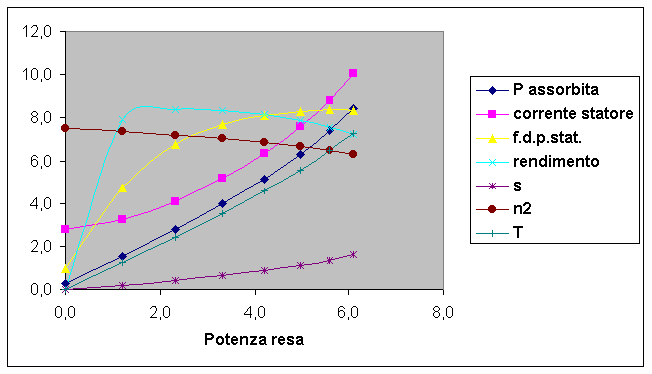

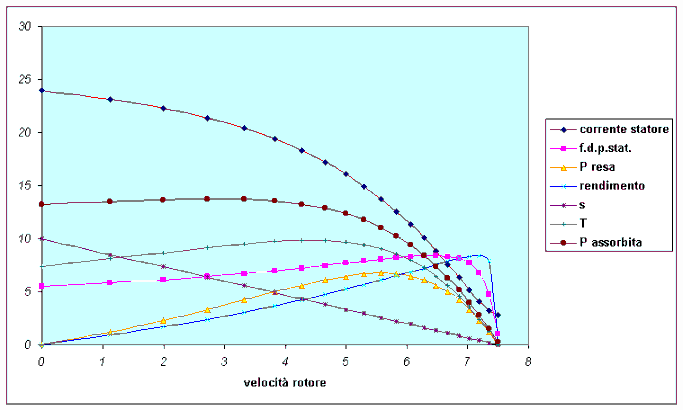

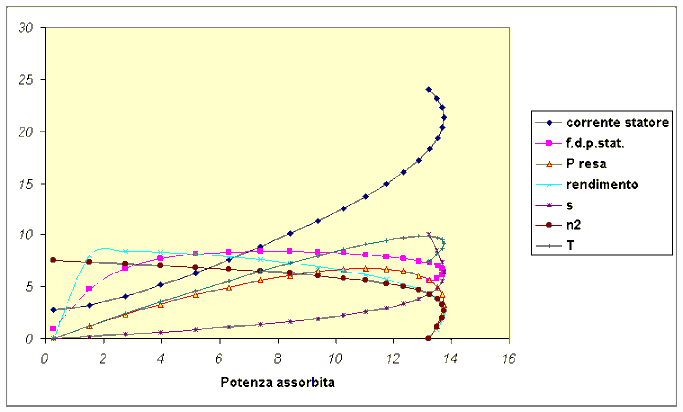

Inoltre è possibile riportare sulle ordinate, al variare di una qualunque delle grandezze nominate, tutte le altre.

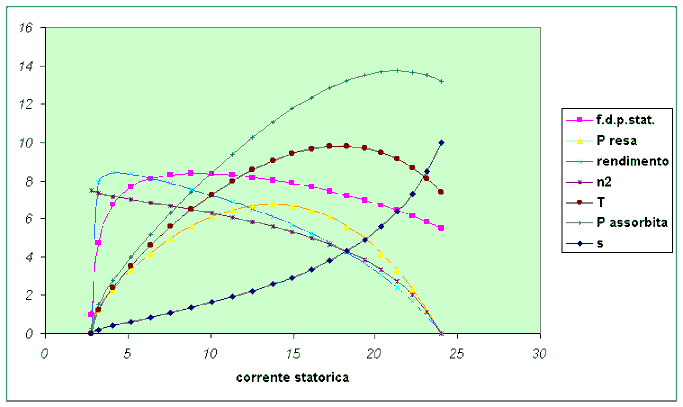

Ad esempio, si esamini l’andamento della potenza resa al variare della corrente
assorbita, della fig. 3).

Occorre misurare, per ogni valore della corrente primaria I₁ assorbita dalla macchina, variabile da I_o alla I_cc, il corrispondente valore di potenza resa, ricordando che la
potenza resa richiesta si ottiene misurando i segmenti verticali che sono compresi fra l’estremo della corrente e la retta di riferimento delle potenze rese. Le lunghezze dei segmenti vanno poi moltiplicate per la scala della potenze.

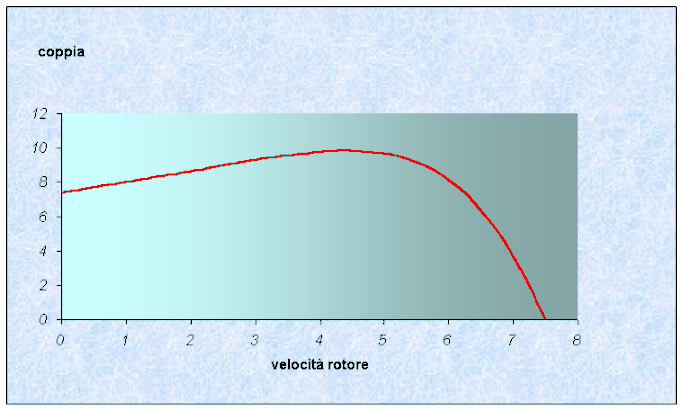

In fig. 1) è riportata la caratteristica meccanica, che va ricavata dal diagramma
circolare riportando, per ogni valore della corrente assorbita I₁, la coppia relativa e lo scorrimento, deducibile dal prolungamento della corrente di reazione. Noto lo
scorrimento si ricava la velocità n₂=n₁(1-s) e si riportano sul diagramma la coppia
misurata e la velocità calcolata dallo scorrimento corrispondente.
