 M o d u l o  6

La macchina a corrente continua

<<==    <=        U n i t à   5

5.1  Bilancio delle potenze della dinamo

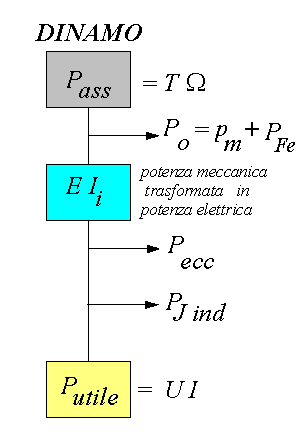

In fig.2 è indicato il bilancio delle potenze della macchina:

- la dinamo assorbe P_ass, potenza meccanica fornita dal motore di trascinamento;

- si devono detrarre le perdite meccaniche per attriti ed effetto ventilante, nonché le perdite nel ferro. Queste ultime sono riferite alla parte rotante e alle scarpe polari. Nella restante struttura magnetica dell’induttore non vi è variazione di flusso e quindi non vi sono perdite nel ferro. La somma di queste due perdite è quella a vuoto P_o.

- E^.I_i è la potenza che si trasforma in elettrica nell’indotto della dinamo.

- La potenza persa nelle resistenze del circuito di eccitazione è P_ecc ;

- nel rame d’indotto vi è l’effetto Joule R_i I_i² .

- Alle spazzole e quindi al carico è disponibile la potenza elettrica generata dalla dinamo, la potenza resa o utile.

Nelle perdite occorrerebbe ancora considerare, secondo le Norme, quelle addizionali, pari allo 0,5% della potenza resa e le perdite nelle spazzole valutate come 2^.I_i [W].

5.2  Rendimento della dinamo

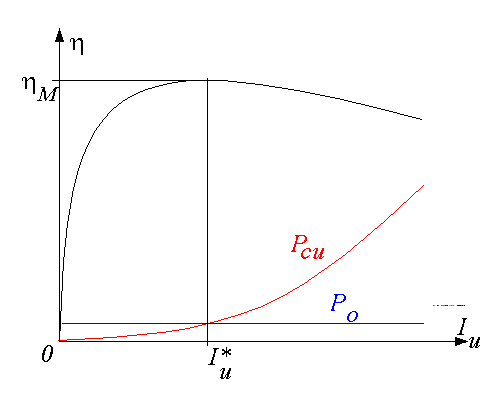

Il rendimento della macchina varia al variare della corrente erogata al carico, secondo l’andamento tipico della fig.3. Cresce rapidamente da zero (dinamo a vuoto) fino al valore massimo, per poi diminuire più lentamente man mano che crescono le perdite nell’indotto.

Il rendimento si calcola con l’espressione
